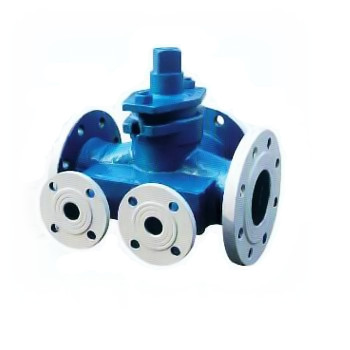

一、【產品說明】  瀝青旋塞閥是屬于瀝青專用保溫換向閥又稱瀝青三通保溫旋塞閥，主要由金屬保溫層通過循環提供熱源確保瀝青在管路內換向時不會凝結輸送流暢的特殊保溫閥。保溫層夾套焊裝在3片法蘭之間，底部設置有保溫層夾套的兩個熱源連接口，兩個連接口可以通蒸汽或導熱油以便循環、從而確保粘稠介質可順暢地流過閥門，達到管道流量要求   二、瀝青旋塞閥【產品特點】      T型三通和一型二通保溫旋塞閥，是供熔化瀝青、厚質油類裝置中的保溫元件之用。該閥由蒸汽或熱油進入外層夾壁，保持溫度，即使外界溫度降到零度以下，該閥任能保持閥內輸送油或瀝青暢通，不會凍結、操作簡單、靈活、保證輸油管道能切斷能開啟、是重油及瀝青等輸送管道較好的控制閥門。   結構特點 1、閥體采用鑄鋼材料，耐壓性能好； 2、閥門外層保溫系用法蘭焊接，避免了螺紋連接，熱脹漏油現象； 使用新型石墨填料，高溫不漏油。

BX43W-1.6C/BX44W-1.6C
瀝青專用閥

三、瀝青旋塞閥【檢測范圍】

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體	密封
BX43W-1.6C	1.6	2.0	1.6	瀝青及厚質油類	≤425
BX44W-1.6C	1.6	2.0	1.6

四、瀝青旋塞閥【主要尺寸】

公稱通徑 DN（mm）		L	D	D1	D2	b	F	n-φd	H	S
50	二通	250	160	125	100	18	3	4-φ18	250	30×30
	三通	250	160	125	100	18	3	4-φ18
65	二通	300	180	145	120	20	3	4-φ18	280	40×40
	三通	300	180	145	120	20	3	4-φ18
80	二通	300	195	160	135	20	3	8-φ18	320	45×45
	三通	300	195	160	135	20	3	8-φ18
100	二通	325	215	180	155	22	3	8-φ18	350	52×52
	三通	325	215	180	155	22	3	8-φ18
125	二通	350	245	210	185	22	3	8-φ18	405	62×62
	三通	350	245	210	185	22	3	8-φ18
150	二通	400	280	240	210	24	3	8-φ23	-	68×68
	三通	400	280	240	210	24	3	8-φ23
200	二通	450	335	295	265	26	3	12-φ23	-	75×75
	三通	450	335	295	265	26	3	12-φ23
