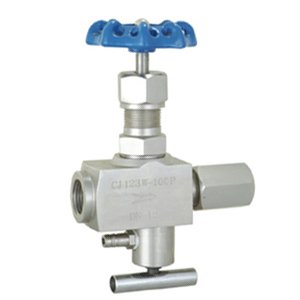

J23W-外螺紋針型閥
文章來源：明諾閥門 添加時間：2017-02-02
1、設計制造
GB/T 12224-1989
JB/T 7747-1995
2、連接形式：
對焊式管接頭
3、結構特征：
錐面密封；浮動閥瓣
4、閥門檢驗和試驗：
GB/T 13927-1992
5、材料：
碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
J21外螺紋針型閥性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 32 |
| 殼體試驗 | 48 |
| 密封試驗 | 35.5 |
| 氣壓試驗 | 19.2 |
| 適用溫度 | ≤425°C |
| 適用介質 | 水、蒸氣、油品等 |
J21外螺紋針型閥主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J21W-320 | 20# | 20# | 2Cr13 | 20# | PTFE |
| J21W-320P | SS304 | SS304 | SS304 | SS304 |
J21外螺紋針型閥主要外形尺寸
| 規格 | M | ? | L1 | L | H | D0 | 重量（KG） |
| DN6 | M20×1.5 | ?14×4 | 66 | 140 | 96 | 63 | 0.85 |
| DN10 | M24×1.5 | ?18×4 | 78 | 160 | 115 | 78 | 1.1 |
| DN15 | M30×2 | ?22×4 | 94 | 180 | 122 | 100 | 2.0 |
| DN20 | M36×2 | ?28×4 | 108 | 220 | 156 | 110 | 3.5 |
| DN25 | M39×2 | ?33×4 | 110 | 230 | 170 | 140 | 4.3 |
