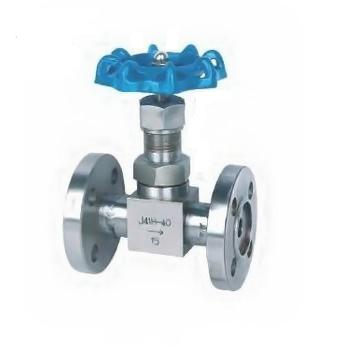

法蘭針型閥
文章來源：明諾閥門 添加時間：2017-02-02
一、J43W法蘭針型閥結構圖：
二、J43W法蘭針型閥試驗標準： （單位Unit：MPa）
| 試驗項目TESTITEM | 壓力值PRESSURE VALVE |
| 公稱壓力Nominal Pressure | 2.5 |
| 殼體試驗Shell Test | 3.7 |
| 密封試驗Test | 2.75 |
| 氣壓試驗Air Pressure Test | 0.9 |
| 適用溫度Suitable Temperatue | ≤180℃ |
| 適用介質Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
三、J43W法蘭針型閥的型號與零部件材質：
|
型號 TYPE |
閥體 BODY |
接頭 TIE-IN |
閥桿 VALVE HANDLE |
螺帽 SCREW CAP |
填料 PACKING |
| J43H-25 | 20# | 20# | 2Cr13 | 20# |
柔性石墨、四氟 Leslble graphite |
| J43W-25P | 304SS | 304SS | 304SS | 304SS |
柔性石墨、四氟 Leslble graphite |
| J43W-25R | 316SS | 316SS | 316SS | 316SS |
柔性石墨、四氟 Leslble graphite |
四、J43W法蘭針型閥外型與連接尺寸：
|
規格 SPECIF ICATION |
A | L | H | Do |
| DN10 | 90 | 130 | 90 | 60 |
| DN15 | 92 | 122 | 90 | 60 |
| DN20 | 105 | 150 | 105 | 80 |
| DN25 | 115 | 150 | 120 | 100 |
